Самоклеящиеся этикетки и термотрансферные ленты (риббоны) для печати штрихкода Data Matrix

Расходные материалы для печати штрихкода Data Matrix

Федеральным законом № 487-ФЗ от 31.12.2017 г., Постановлением Правительства РФ от 26.04.2019 г. № 515 и рядом других законов и постановлений введена обязательная маркировка отдельных товаров средствами идентификации, определены цели введения маркировки, закрепляется запрет на введение в оборот товаров с нарушением требования об обязательной маркировке и предусматривается ответственность хозяйствующих субъектов за неисполнение обязанности по маркировке отдельных товаров средствами идентификации.

Оператором государственной информационной системы мониторинга за оборотом товаров, подлежащих обязательной маркировке, Распоряжением Правительства РФ № 620-р от 03.04.2019 г. назначено ООО "Оператор-ЦРП" (ЦРПТ). ЦРПТ в рамках Национальной системы маркировки Честный ЗНАК уполномочен генерировать, предоставлять хозяйствующим субъектам и отслеживать печать и движение кодов идентификации товара на всех этапах его жизненного цикла до продажи потребителю.

Хозяйствующие субъекты регистрируются в ЦРПТ, получают исходные коды для маркировки продукции и наносят их на упаковку своих товаров. Печать кодов идентификации зарегистрированным в ЦРПТ хозяйствующим субъектом производится непосредственно на упаковку товара или на самоклеящиеся этикетки, которые потом наносятся на упаковку выпускаемой продукции.

Печать кода на этикетках может осуществляться как типографским способом, так и на термотрнасферных принтерах-аппликаторах непосредственно на линии по производству продукции. При печати термотрансферным способом в качестве расходных материалов используются самоклеящиеся этикетки и термотрансферная лента (риббоны) для нанесения изображения на этикетках.

В зависимости от свойств упаковки товара, условий транспортировки и хранения для качественной маркировки используются различные материалы как для самоклеящихся этикеток, так и для риббонов. Чистая бумажная упаковка в условиях нормальной влажности и пленочная или фольгированная упаковка в условиях повышенной влажности или наличия жировых следов на упаковке требуют применение разных материалов для этикеток и риббонов.

Для сложных условий маркировки применяются специальный расходные материалы с более высокой стоимостью. Поэтому при выборе этикеток и риббонов необходимо правильно оценивать условия маркировки и подбирать расходные материалы, обеспечивающие оптимальное сочетание цены и качества.

Самоклеящиеся этикетки для печати штрихкода Data Matrix

Самоклеящиеся этикетки производят из многослойного ламината, состоящего из подложки, силиконового слоя, клеевой основы, поверхностного слоя – непосредственно материала самой этикетки, и, при необходимости, одностороннего или двухстороннего защитного покрытия от влаги, жира и воздействия агрессивной среды. Структура многослойного ламината представлена на Рис. 1.

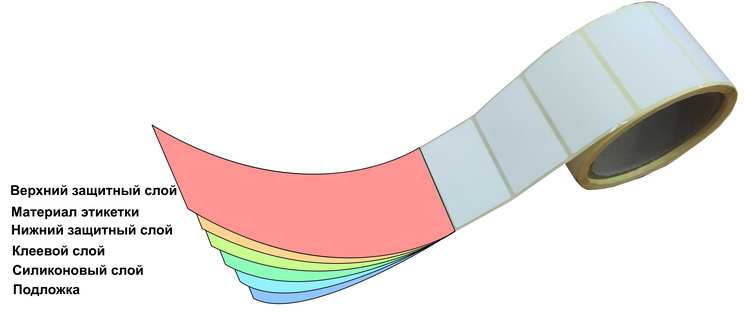

Структура многослойного ламината.

Рис. 1. Структура многослойного ламината.

Для термотрансферной печати непосредственно для этикеток в основном используют следующие материалы:

- матовая бумага, Рис.2;

- полуглянцевая бумага, Рис.3;

- полипропилен, Рис.4.

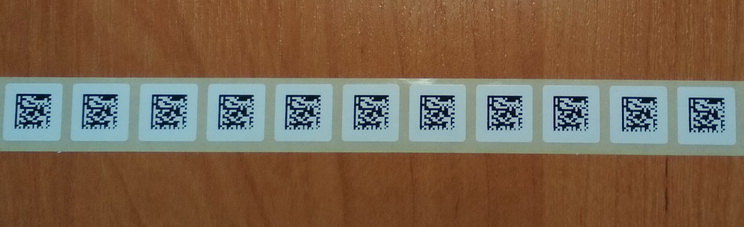

Матовая бумага.

Рис. 2. Матовая бумага.

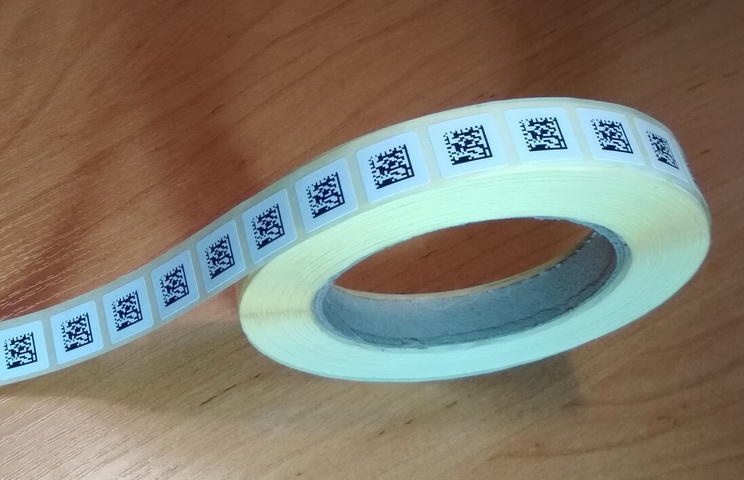

Полуглянцевая бумага.

Рис. 3. Полуглянцевая бумага.

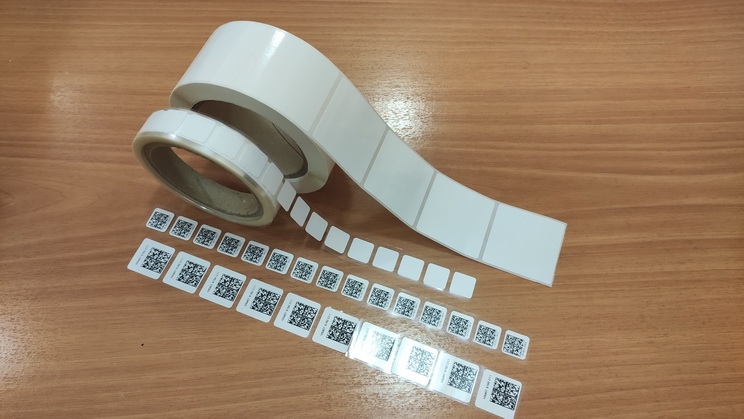

Полипропилен.

Рис. 4. Полипропилен.

Наряду с указанными, есть еще этикетки из термобумаги, Рис 5. Печать на них производится без риббонов методом прямого нагрева термоповерхности этикетки. Но термоэтикетки имеют отдельную область применения и обладают низкой устойчивостью к УФ излучению и незначительным механическим воздействиям. Даже под слабым механическим воздействием на таких этикетках появляются черные полосы. Поэтому в данной статье не будет рассматриваться вариант печати штрихкода Data Matrix на термоэтикетках.

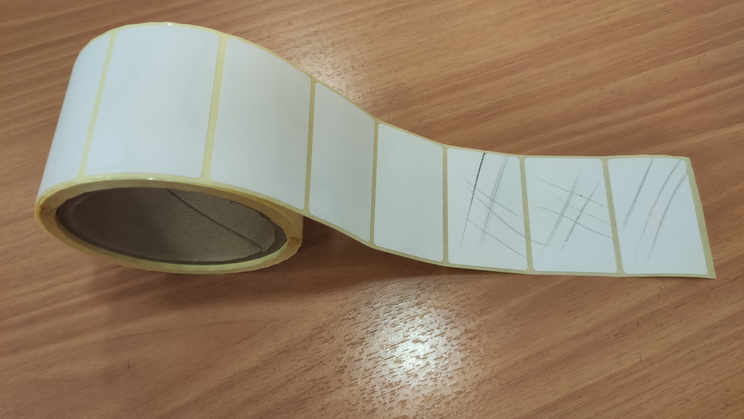

Термобумага.

Рис. 5. Термобумага.

Матовые и полуглянцевые этикетки по сравнению с полипропиленовыми имеют более низкую стоимость. Но при печати штрихкода Data Matrix применение матовых и полуглянцевых этикеток возможно, если упаковка товара имеет сухую поверхность, товар хранится в нормальных условиях и без прямого воздействия влаги. Иначе бумажная этикетка может разрушиться и нанесенный на нее штрихкод станет нечитаемым.

Если при производстве продукции на ее упаковке присутствует влага, жиры или иные жидкости, а также если условия хранения отличаются от нормальных для бумаги, целесообразно применение для штрихкода Data Matrix полипропиленовых этикеток. Они не подвержены воздействию влаги, жиров и агрессивных жидкостей.

Выбор подложки для самоклеящихся этикеток

Наряду с выбором материала для самоклеящихся этикеток, на которых печатается штрихкод Data Matrix, важным вопросом является правильный подбор подложки для этикеток.

Ламинат для этикеток в основном производится на специальных бумажных или полиэстеровых подложках. На рисунке 6 представлены варианты подложек для самоклеящихся этикеток.

Подложка для этикеток.

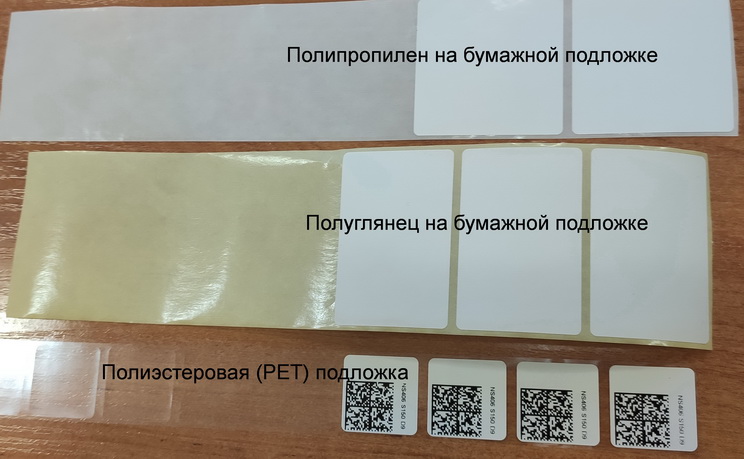

Рис. 6. Подложки для этикеток.

Бумажные подложки удобнее в производстве и эксплуатации. Однако они имеют ограничения при их использовании на аппликаторах, когда этикетка снимается с подложки и наносится на упаковку товара в автоматическом режиме. В этом случае не возникает никаких проблем, если ширина этикетки и подложки более 25-30 мм. Если этикетка менее 25-20 мм, возможны разрывы подложки из-за значительных натяжений в лентопротяжных механизмах и старт-стопных режимов работы аппликаторов. В зависимости от типа аппликатора минимально допустимая ширина подложки для непрерывной работы может быть разная, но часто проблемы начинаются даже при ширине этикетки, равной 30 мм.

В этом случае целесообразно использовать этикетки на полиэстеровых подложках. Они значительно прочнее и не подвержены разрывам и надрывам в процессе нанесения этикеток на товар с помощью автоматизированных аппликаторов.

На Видео 1 показаны сравнительные результаты тестирования прочности лент с самоклеящимися этикетками на бумажной и полиэстеровой подложках.

Видео 1. Тестирование подложки этикеток на разрыв и надрыв.

Термотрансферная лента (красящая лента, риббоны) для печати штрих кода Data Matrix на самоклеящихся этикетках

Качество печати штрихкода Data Matrix на самоклеящихся этикетках определяется выбранными материалами для этикеток и термотрансферных лент (риббонов)

В зависимости от требований по устойчивости штрихкода к истиранию для печати на матовых и полуглянцевых этикетках могут использоваться риббоны на основе WAX premium и выше, а также WAX/RESIN. Материалы на основе WAX standard применять не рекомендуется, так как они не предназначены для прорисовки мелких шрифтов и деталей штрихкода. Их использование целесообразно ограничить печатью больших паллетных этикеток, линейных штрихкодов и текстов с размеров шрифтов от 5 pt и выше.

Результаты печати штрихкода Data Matrix на бумажных этикетках представлены на Рис. 7-10. Для печати использовались материалы NS103, NS216 класса WAX premium, NS102 класса WAX extra и материал NS301 класса WAX/RESIN premium. При тестировании устанавливалась скорость печати S=150 мм/сек, насыщенность D выбиралась оптимальной для каждого материала, когда качество печати было наилучшим.

Печать риббоном NS103.

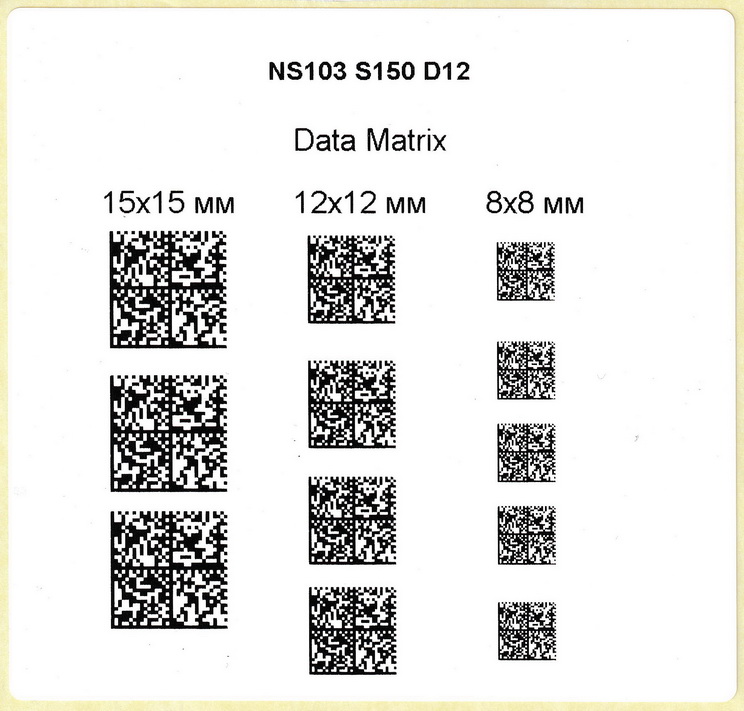

Рис. 7. Печать с помощью риббона NS103.

Печать риббоном NS216.

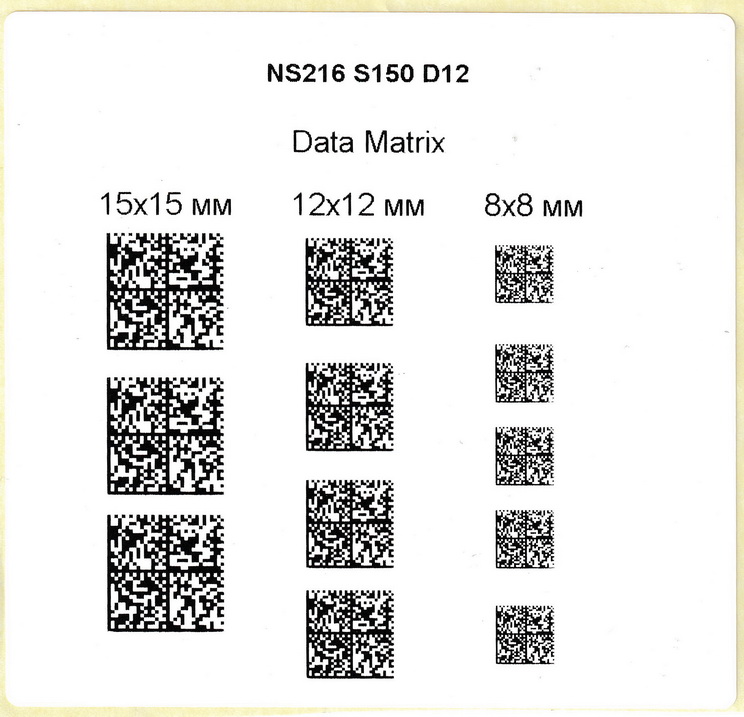

Рис. 8. Печать с помощью риббона NS216.

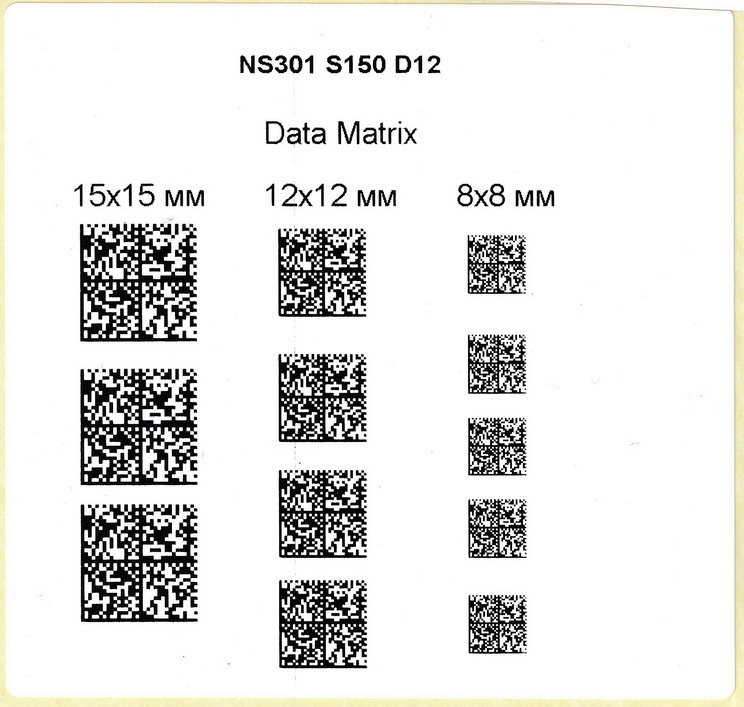

Печать риббоном NS301.

Рис. 9. Печать с помощью риббона NS301.

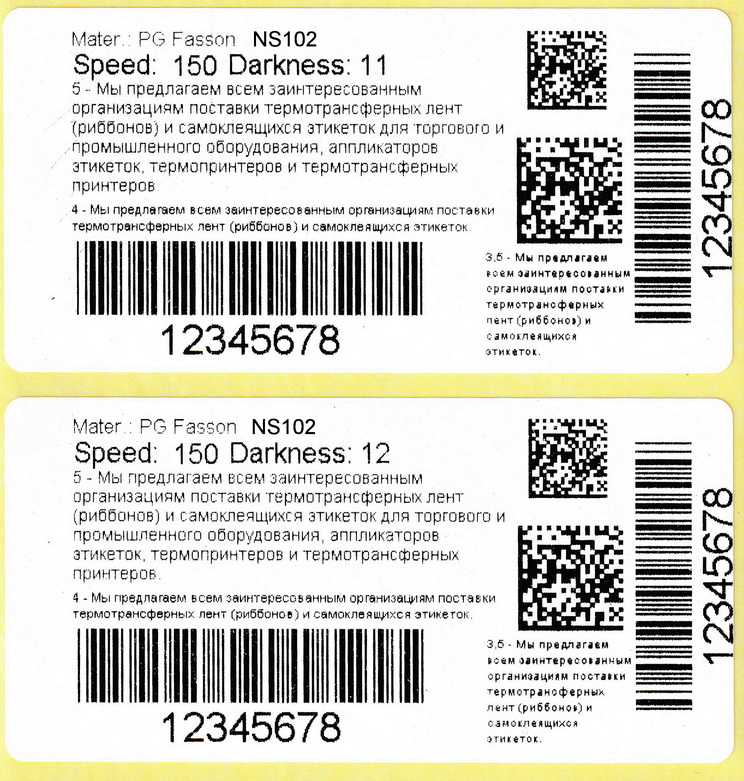

Печать риббоном NS102.

Рис. 10. Печать с помощью риббона NS102.

Результаты тестирования показывают, что хорошее качество печати и считывания штрихкода Data Matrix на бумажных этикетках обеспечивают все тестируемые риббоны. Материалы NS102 и NS301 лучше прорисовывают мелкие детали, NS301 обладает повышенной устойчивостью к истиранию.

На полипропиленовых этикетках печать штрихкода Data Matrix возможна риббонами из материалов класса WAX/RESIN и RESIN. RESIN целесообразно применять, когда требуется высокая устойчивость к истиранию и при больших объемах печати на высоких скоростях. В этом случае материалы WAX/RESIN могут не выдерживать экстремальных условий печати и, как следствие, перегрева термоголовок принтера. Материалы RESIN менее критичны к повышенным температурам из-за большого содержания тугоплавкой смолы в своем составе.

Результаты печати штрихкода на полипропиленовых этикетках представлены на Рис. 11-15. Для печати использовались материалы класса RESIN premium NS401, NS402, NS406, NS407 и NS409.

Печать риббоном NS401.

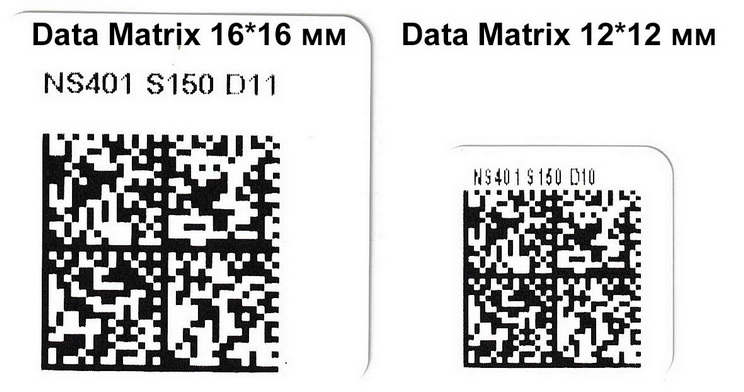

Рис. 11. Печать с помощью риббона NS401.

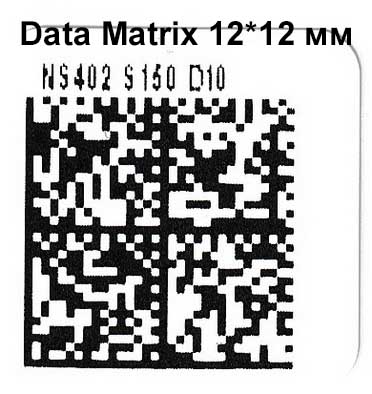

Печать риббоном NS402.

Рис. 12. Печать с помощью риббона NS402.

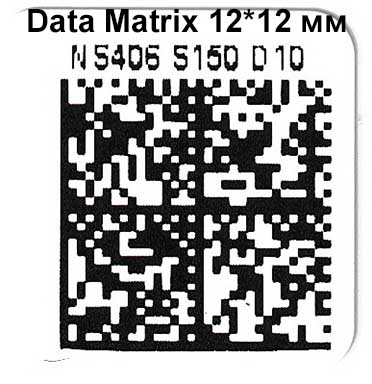

Печать риббоном NS406.
Печать риббоном NS407.

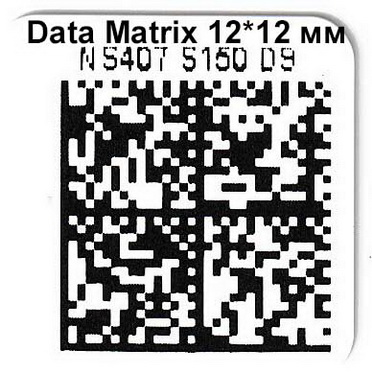

Рис. 14. Печать с помощью риббона NS407.

Печать риббоном NS409.

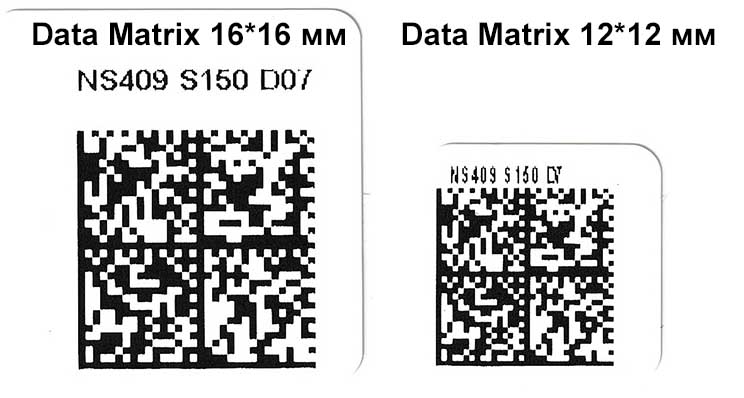

Рис. 15. Печать с помощью риббона NS409.

Результаты тестирования риббонов RESIN для печати штрихкода Dta Matrix показывают, что хорошее качество обеспечивают все тестируемые риббоны. Наилучшая прорисовка мелких элементов штрихкода обеспечивается риббоном NS407. Наименьшая температура нагрева термоголовки принтера (насыщенность) без потери качества печати требуется для риббона NS409, который относится к классу низкотемпературных RESIN. Снижение необходимой насыщенности для приемлемого качества печати увеличивает ресурс термоголовки принтера.

Термотрансферная лента для принтеров с угловыми (NE) термоголовками

Для повышения скорости печатиштрих кода Data Matrix наряду с принтерами, оснащенными обычными Flat Head (FH) термоголовками, применяются принтеры с угловыми (NE) головками. К таким принтерам относятся Domino V-series, Videojet 9550, 6320, 6420 и Data Flex, Markem Imaje Smart date X40, X45, X60, X65, Toshiba B-EX4T1, B-EX6T, Zodiak и другие.

Эти принтеры созданы по технологии, позволяющей печатать на скоростях до 600-800 и более мм/сек. Однако печать на NE принтерах возможна с использованием специальных риббонов, изготовленных из материалов, предназначенных для угловых термоголовок. К таким материалам относится NS505 класса WAX/RESIN NE. Печать осуществляется на полипропиленовых этикетках с бумажной или PET подложками.

Результаты печати штрихкода на полипропиленовых этикетках с помощью риббона NS505 представлены на рисунке 20.

Печать риббонов NS505.

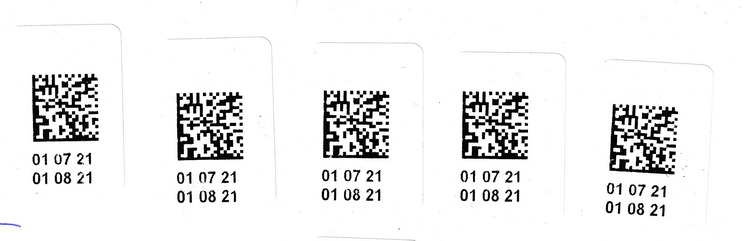

Рис. 20. Печать с помощью риббона NS505.

Таким образом, выбор самоклеящихся этикеток и термотрансферных лент (красящих лент, риббонов) для маркировки товаров с помощью штрихкода Data Matrix необходимо производить, исходя из параметров установленного маркировочного оборудования, условий печати и эксплуатации этикеток.
